Предложение не является публичной офертой. Окончательную стоимость узнавайте у менеджеров
Предоплата 100% предоплата |
Гарантия до 2-х лет |
Условия доставки В НАЛИЧИИ |
Сроки поставки в течении 3-х дней после оплаты |
Рабочая область X,Y,Z | |||
---|---|---|---|
Модель | Длина Y, мм | Ширина X, мм | Высота Z, мм |
6060 | 600 | 600 | 100-800 |
6090 | 900 | 600 | 100-800 |
6012 | 1200 | 600 | 100-800 |
6015 | 1500 | 600 | 100-800 |
6020 | 2000 | 600 | 100-800 |
6025 | 2500 | 600 | 100-800 |
6030 | 3000 | 600 | 100-800 |
Сможем сделать любой размер рабочего поля под Вашу площадь и Ваши задачи |

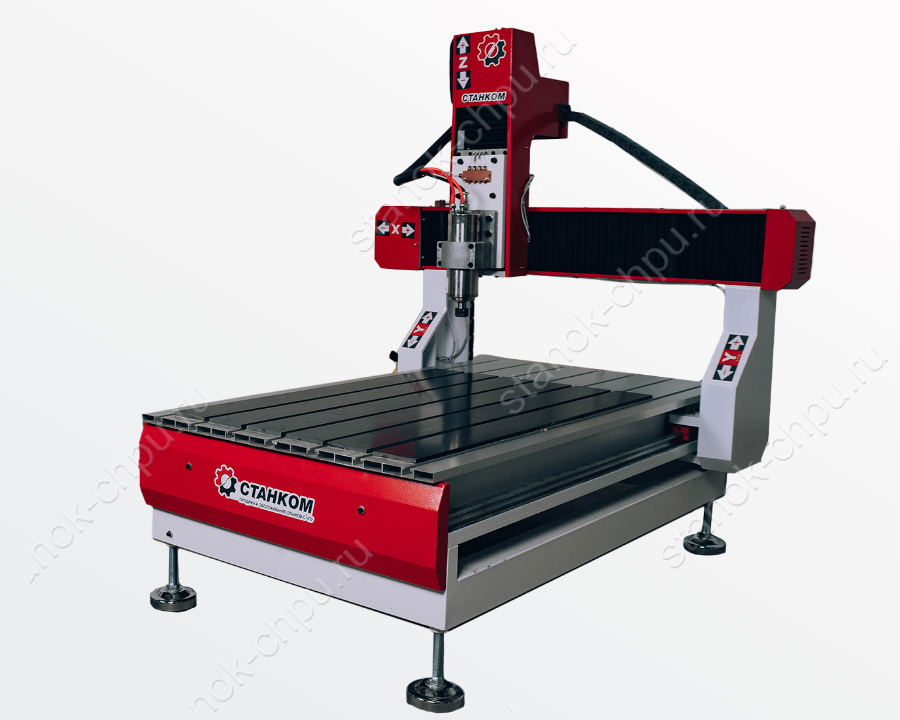

Модель | DeKart 6090 |
Рабочее поле по осям X, Y | X=600//Y=900мм |
Ход шпинделя по оси Z | 150мм |
Cтруктура(материал) станины | Чугун, сталь |
Виброопоры | 4 шт с прорезиненными защитными основаниями |
Гофрозащита приводов и направляющих по осям | есть |
Рабочая поверхность | Алюминиевый стол с Т-образными пазами |
Габариты станка, мм | 1150*1500*1100(со снятыми виброопорами) |
Точность позиционирования по осям X, Y, Z | ±0.01 мм на 300 мм |
Точность репозиционирования по осям X, Y, Z | ±0.02 мм |
Датчик нуля | Магнитный на проводе |
Датчики дома | На всех осях |
Мощность шпинделя | 1,5 КВт (под заказ установим шпиндель мощностью 2,2 квт, с усилением конструкции установим 3,0 квт, 4,5 квт, 3,5 квт, 4,5 квт, 5,5 квт, 6,0 квт, 7,5 квт и 9,0 квт с водяным или воздушным охлаждением) |
Макс. скорость перемещения | До 15 000 мм/мин на ШВП приводе (при установке косозубой рейки до 32 000 мм/мин) |
Макс. рабочая скорость | До 12 000 мм/мин на ШВП приводе (при установке косозубой рейки до 28 000 мм/мин) |
Частотный преобразователь(инвертор) | Sunfar с высоким диапазоном настроек(под заказ установим Delta(Тайвань) |
Двигатели по осям | Шаговые CW-motor Nema(под заказ установим cервошаговые гибридные Yako(Тайвань) или серводвигатели DeLta, Yaskawa или Panasonic |
Система привода для осей X-Y | ШВП (Шарико-винтовая пара) TBI диаметр 25 шаг 10 / под заказ косозубая рейка |
Система привода для оси Z | ШВП (Шарико-винтовая пара) TBI диаметр 16 шаг 10 / под заказ диаметр 25 шаг 10 |
Драйвера | Yako(Тайвань) (под заказ установим сервоприводы DeLta, Yaskawa или Panasonic) |
Направляющие по осям X, Y, Z | Рельсовые |
Частота вращения шпинделя | 0-24000 rmp/мин |
Разрешение по X-Y, мм | 0.025 |
Цанги ER11 (под заказ ER16 ER20) | 3.175 мм, 4 мм, 6 мм ( под заказ до 20 мм) |
Программа управления станком | NC-studio (под заказ пульт DSP) |
Язык управляющих команд | Данное оборудование поддерживает международный промышленный стандарт G-code, который совместим с популярными CAD/CAM программами Artcam, Cascate, Proe, Artgrave, Type3, Artcut, Гемма 3D и пр. |
Программа 3D графики | Artcam |
Допустимая температура в цеху, C | 0-45 |
Электропитание | AC 220V/50HZ |
Размер упаковки (mm) | 1500 x 1150 x 900 мм |
Вес нетто | 220 кг (может быть увеличен) |
Вес брутто | 240 кг |
Основные свойства
- конструкция станка очень прочная, это способствует гашению нежелательных вибраций,
- режущий инструмент не может повредить конструкцию рабочего стола,
- движение осуществляется по всем трем осям одновременно,
- инструменты калибруются автоматически,
- поддерживаются файлы G-Code,
- предельно простой и интуитивно понятный интерфейс очень удобен для оператора, он быстро включится в работу,
- высокоскоростной шпиндель 0-24000 оборотов/мин.
- есть возможность запоминать несколько рабочих режимов,
- рабочие файлы имеют неограниченный размер,
- способ сохранения нулевой точки только один,
- если произошла непредвиденная остановка, можно перезапустить станок и продолжить работу с того места, на котором она была прервана,
- из-за особенностей конструкции рабочие узлы надежно защищены от попадания стружки и пыли,
- использование новейшего программного обеспечения, стандартной комплектации,
- блок управления подключается к станку специальными соединительными кабелями, которые легко подключать или отключать,
- фиксация обрабатываемых заготовок очень надежна и удобна.
Основные особенности фрезерно-гравировальных станков
Литая чугунная станина придает станку высокую жесткость. Прочность конструкции рабочего стола обеспечивает долговечность оборудования на протяжении всего срока службы, а также качество резки и гравировки изделий.
Высокоточные шарико-винтовые пары диаметром до 25 мм и шагом 10 и направляющие толщиной 25 мм по всем осям (X, Y, Z) создают качественную работу оборудования.
Удобный интерфейс позволяет облегчить работу оператора.
Высокоскоростной шпиндель значительно сокращает время обработки материала.
CAD/CAM программное обеспечение Artcam в стандартной комплектации. Также станок совместим со многим другим CAD/CAM программным обеспечением.
Язык управляющих команд - G-Code.
Автоматическая программная калибровка инструмента.
Существует единственный способ сохранения нулевой точки. При непредвиденной остановки оборудования можно беспрепятственно продолжить обработку заготовки с места остановки, не ухудшив при этом качество обработки.
Структура станка
Конструкция рабочего стола очень прочная, это способствует долговечности и высокому качеству обработки. Станина сделана из чугуна, ее усиливают ребра жесткости, что значительно повышает устойчивость оборудования к нагрузкам и вибрациям.
Структура осей
Тайваньские стальные направляющие способствуют точной и быстрой работе оборудования. Они похожи на классические подшипники, но двигаются не по кругу, а линейно. Направляющие воздействуют на точность, скорость и мощность работы станка, способствуют его общей долговечности. Эти элементы не подвержены деформации, изменениям размеров, изнашиванию.
Использование
Предназначается для гравировки, резки и раскроя различных заготовок.
Обрабатываемые материалы
Фанера, МДФ, дерево, оргстекло, пластики
Базовая комплектация
Диски с программами для управления станком NC-studio и Artcam Инструкция по эксплуатации фрезерно-гравировального станка |
Водяной насос для охлаждения шпинделя | Шланги для подключения насоса к шпинделю |
Комплект фрез и цанг. Цанги ER11(3,175 мм и 6 мм) и гайка для цанг |
Зажимы для крепления заготовки на рабочем столе (4 шт.) | Рожковые ключи для закрепления инструмента в цанге и шестигранные ключи |
Плата NC-studio | Кабель электропитания | Интерфейсный USB кабель для подключения станка к компьютеру |
Дополнительная комплектация
Увеличение хода по оси Z до 150 мм + 3 000 рублей до 200 мм + 6 000 рублей до 250 мм + 9 000 рублей и т.д. |
Увеличение мощности шпинделя до 2,2 КВт + 12 000 рублей до 3,0 КВт + 36 000 рублей до 4,5 КВт + 40 000 рублей |
Установка DSP - переносного пульта управления + 33 000 рублей |
Установка пылесборника + 23 000 рублей |
Установка дополнительного шпинделя по мощности: На 1,5 КВт + 15 000 рублей На 2,2 КВт + 20 000 рублей На 3,0 КВт + 30 000 рублей На 4,5 КВт + 36 000 рублей |
Установка поворотного устройства + 30 000 рублей |
Установка вакуумного стола + 29 000 рублей |
Установка автосмазочной системы + 15 000 рублей |
