Предложение не является публичной офертой. Окончательную стоимость узнавайте у менеджеров
 |
Предоплата 30% При подписании договора 70% после готовности оборудования к отправке |
 |
Гарантия до 2-х лет |
 |
Условия доставки по индивидуальной договоренности |
 |
Сроки поставки 2-3 месяца с момента первой оплаты (возможно, что есть в наличии или на стадии готовности в производстве-уточняйте у менеджеров |

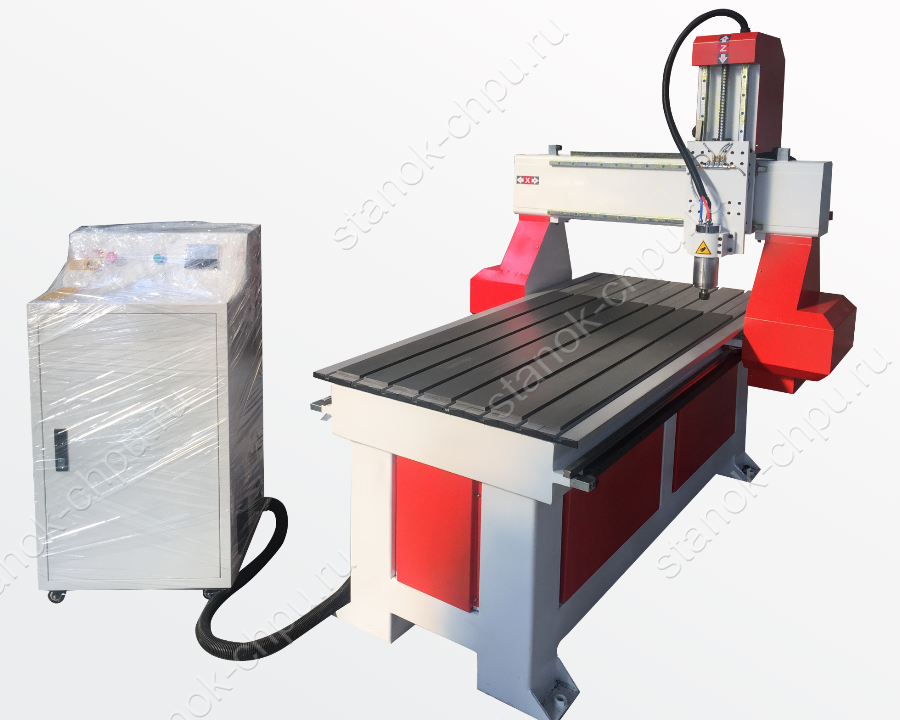

| Модель | DeKart 9016L со столом |
| Рабочее поле по осям X, Y | X=900//Y=1600 |
| Ход шпинделя по оси Z | 200 мм (Под заказ до 400 мм и 450-1000 мм с низким столом) |
| Cтруктура(материал) станины | Цельносварная стальная |
| Рабочая поверхность | Подготовка под жертвенный стол (под заказ алюминиевый или вакуумный стол с Т пазами и с вакуумной помпой) |
| Габариты станка, мм | |
| Датчик нуля | Магнитный на проводе |
| Датчики дома | На всех осях |
| Мощность шпинделя | 1,5 КВт (под заказ установим шпиндель мощностью 2,2, 3,0, 3,5; 4,5; 5,5 ) |
| Макс. скорость перемещения | До 25 000 мм/мин на косозубой рейке |
| Макс. рабочая скорость | До 20 000 мм/мин на косозубой рейке |
| Частотный преобразователь(инвертор) | Best с высоким диапазоном настроек |
| Двигатели по осям | Шаговые CW-motor Nema 34 |
| Драйвера | Yako с высоким питанием |
| Система привода для осей X-Y | Косозубая рейка с шестерней |
| Система привода для оси Z | ШВП (Шарико-винтовая пара) диаметр 25 шаг 10 |
| Направляющие по осям X, Y, Z | Линейные профильные Hiwin толщиной 20/25/30/35 мм |
| Частота вращения шпинделя | 0-24000 оборотов/мин |
| Цанги | ER20 (под заказ Er25, ER32) |
| Программа управления станком | NC-studio (под заказ пульт DSP) |
| Язык управляющих команд | Данное оборудование поддерживает международный промышленный стандарт G-code, который совместим с популярными CAD/CAM программами Artcam, Cascate, Proe, Artgrave, Type3, Artcut, Гемма 3D и пр. |
| Программа 3D графики | Artcam |
| Допустимая температура в цеху, C | 0-45 |
| Электропитание | AC 220V/380V |
| Размер упаковки (mm) | 1700*2100*1700 мм |
| Вес нетто | 690 кг и более в зависимости от необходимых опций |
| Вес брутто | 770кг |
Основные свойства
- цельносварная станина обеспечивает хорошую жесткость и гарантирует стабильность и устойчивость работы станка, поглощая нежелательные вибрации
- система водяного охлаждения замкнутая, поэтому попадание воды на станок исключено,
- интерфейс несложный и удобный, оператор быстро его освоит,
- автоматическая калибровка инструмента,
- высокий КПД оборудования способствует значительному повышению производительности труда,
- есть возможность приостановить рабочий процесс,
- единственный способ сохранения нулевой точки,
- рентабельно изготовление как единичного экземпляра, так и серийной продукции,
- достижение высокой точности обработки без потери параметров,
- управляющий блок максимально изолирован от перегрева, вибраций,
- надежный и мощный шпиндель,
- водяное охлаждение способствует увеличению ресурса двигателя и уменьшению уровня шума,
- рабочий процесс не требует постоянной ручной регулировки,
- новое программное обеспечение,
- длительный срок эксплуатации,
- использование пылеуловителя.
Основные особенности фрезерно-гравировального станка
Цельносварная стальная станина придает станку хорошую жесткость. Прочность конструкции рабочего стола обеспечивает долговечность оборудования на протяжении всего срока службы, а также качество резки и гравировки изделий.
Привод косозубая рейка с шестерней создает высокую скорость раскроя и обработки материала без потери качества
Высокоточные шарико-винтовые пары и направляющие по всем осям (X, Y, Z) создают качественную работу оборудования.
Удобный интерфейс позволяет облегчить работу оператора.
Высокоскоростной шпиндель значительно сокращает время обработки материала.
CAD/CAM программное обеспечение Artcam в стандартной комплектации. Также станок совместим со многим другим CAD/CAM программным обеспечением.
Язык управляющих команд - G-Code.
Автоматическая программная калибровка инструмента.
Существует единственный способ сохранения нулевой точки. При непредвиденной остановки оборудования можно беспрепятственно продолжить обработку заготовки с места остановки, не ухудшив при этом качество обработки.
Структура станка
Поверхность стола алюминиевая, она дополнительно защищена пластиковыми накладками, которые защищают дорогой алюминиевый стол от повреждения фрезой. Т-образные пазы обеспечивают надежное крепление заготовки любого размера. При необходимости на станке может быть установлен вакуумно-прижимной стол для тонких листовых материалов, с вакуумными помпами различной мощности и с Т-образными пазами.
Структура осей
Высокоточные направляющие за счет высокой жесткости обеспечивают точное перемещение суппорта, портала и шпинделя по всем трем осям.
Программное обеспечение фрезерного станка с ЧПУ
В комплекте с фрезерным станком поставляется следующее программное обеспечение
- Artcam - создание и подготовка рабочей программы для фрезерного станка (G-кодов).
- NCstudio - передача созданных файлов на фрезерный станок, а так же для управления его настройками и параметрами.
Использование
Предназначается для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости и в трехмерном пространстве, для осуществления сложной резьбы.
Обрабатываемые материалы
Фанера, МДФ, дерево, оргстекло, пластики, цветные металлы
Базовая комплектация
| ски с программами для управления станком NC-studio и Artcam Инструкция по эксплуатации фрезерно-гравировального станка |
 Водяной насос для охлаждения шпинделя |
 Шланги для подключения насоса к шпинделю |
 Комплект фрез и цанг.Цанги ER11(3,175 мм и 6 мм) и гайка для цанг |
 Зажимы для крепления заготовки на рабочем столе (4 шт.) |
 Рожковые ключи для закрепления инструмента в цанге и шестигранные ключи |
 Плата NC-studio |
 Кабель электропитания |
 Интерфейсный USB кабель для подключения станка к компьютеру |
Дополнительная комплектация
