Предложение не является публичной офертой. Окончательную стоимость узнавайте у менеджеров
 |
Предоплата 30% При подписании договора 70% после готовности оборудования к отправке |
 |
Гарантия до 2-х лет |
 |
Условия доставки по индивидуальной договоренности |
 |
Сроки поставки 2-3 месяца с момента первой оплаты (возможно, что есть в наличии или на стадии готовности в производстве-уточняйте у менеджеров |
| Рабочая область X,Y,Z | |||
|---|---|---|---|
| Модель | Длина Y, мм | Ширина X, мм | Высота Z, мм |
| 1215 | 1500 | 1200 | 100-1000 |
| 1218 | 1800 | 1200 | 100-1000 |
| 1224 | 2400 | 1200 | 100-1000 |
| 1230 | 3000 | 1200 | 100-1000 |
| 1235 | 3500 | 1200 | 100-1000 |
| 1240 | 4000 | 1200 | 100-1000 |
| 1245 | 4500 | 1200 | 100-1000 |
| Сможем сделать любой размер рабочего поля под Вашу площадь и Ваши задачи | |||

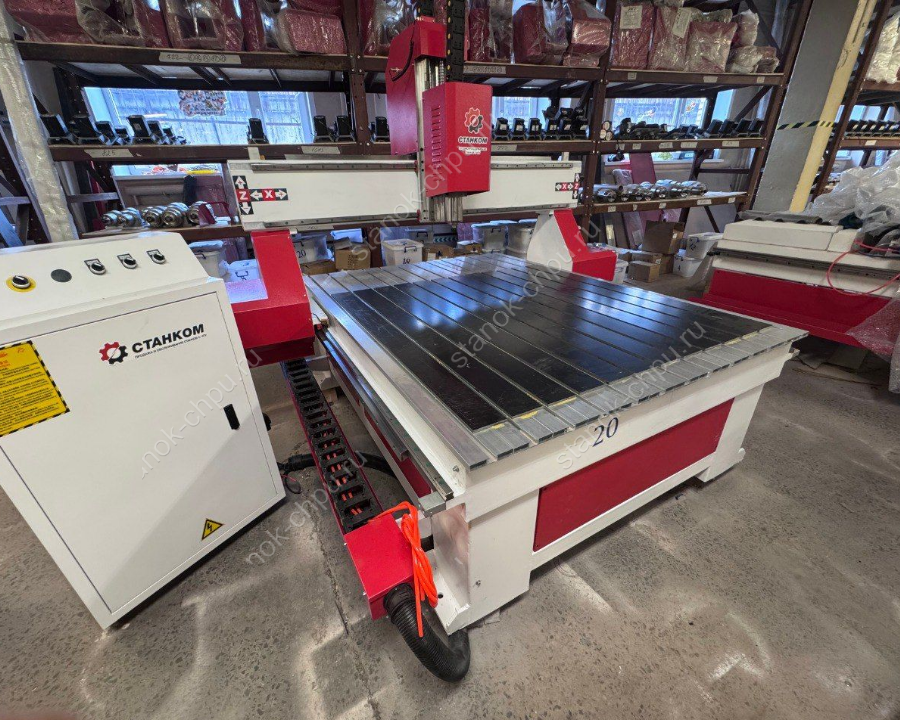

| Модель | DeKart 1215 со столом |
| Рабочее поле по осям X, Y | X=1200//Y=1500мм |
| Ход шпинделя по оси Z | от 100-250мм на ШВП приводе, 300-400 мм на косозубой рейке и 450-1000 мм опущенный стол |
| Cтруктура(материал) станины | Чугун, сталь |
| Гофрозащита приводов и направляющих по осям | есть |
| Рабочая поверхность | Алюминиевый стол с Т-образными пазами(под заказ вакуумный стол) |
| Габариты станка, мм | 1700*2100*1500 |
| Точность позиционирования по осям X, Y, Z | ±0.01 мм на 300 мм |
| Точность репозиционирования по осям X, Y, Z | ±0.02 мм |
| Датчик нуля | Магнитный на проводе |
| Датчики дома | На всех осях |
| Мощность шпинделя | 1,5 КВт (под заказ установим шпиндель мощностью 2,2 квт, 3,0 квт, 3,5 квт, 4,5 квт, 5,5 квт, 6,0 квт, 7,5 квт, 9,0 квт |
| Макс. скорость перемещения | До 15 000 мм/мин на ШВП приводе (при установке косозубой рейки до 32 000 мм/мин) |
| Макс. рабочая скорость | До 12 000 мм/мин на ШВП приводе (при установке косозубой рейки до 28 000 мм/мин) |
| Частотный преобразователь(инвертор) | Sunfar с высоким диапазоном настроек(под заказ установим Delta(Тайвань) |
| Двигатели по осям | Шаговые CW-motor Nema(под заказ установим cервошаговые гибридные Yako(Тайвань) или серводвигатели DeLta, Yaskawa или Panasonic) |
| Система привода для осей X, Y, Z | ШВП (Шарико-винтовая пара) под заказ установим косозубую рейку |
| Драйвера | Yako(Тайвань) (под заказ установим сервоприводы DeLta, Yaskawa или Panasonic) |
| Система привода для осей X -Y | ШВП (Шарико-винтовая пара) TBI диаметр 25 шаг 10 / под заказ косозубая рейка |
| Система привода для оси Z | ШВП (Шарико-винтовая пара) TBI диаметр 16 шаг 10 / под заказ диаметр 25 шаг 10 |
| Направляющие по осям X, Y, Z | Рельсовые направляющие HIWIN 20/25 мм |
| Частота вращения шпинделя | 0-24000 оборотов/мин |
| Разрешение по X-Y, мм | 0.025 |
| Цанги ER11 (под заказ ER16 ER20) Er25, ER32 | 3.175 мм, 4 мм, 6 мм( под заказ до 20 мм) |
| Программа управления станком | NC-studio |
| Язык управляющих команд | Данное оборудование поддерживает международный промышленный стандарт G-code, который совместим с популярными CAD/CAM программами Artcam, Cascate, Proe, Artgrave, Type3, Artcut, Гемма 3D и пр. |
| Программа 3D графики | Artcam |
| Допустимая температура в цеху, C | 0-45 |
| Электропитание | AC 220V/50HZ |
| Размер упаковки (mm) | 2250 x 1800 x 1700 мм |
| Вес нетто | От 550 кг и более в зависимости от необходимых опций |
| Вес брутто | 630 кг |
Основные свойства
- литая чугунная станина обеспечивает устойчивость оборудования, дополнительную защиту от нежелательных колебаний и вибраций,
- высокоточные шаро-винтовые пары,
- интерфейс очень удобный, оператор освоит его быстро и легко,
- высокая скорость шпинделя значительно сократит время, за которое обрабатывается материал,
- новейшее программное обеспечение (Artcam), стандартная комплектация,
- возможность совмещения с иным CAD/CAM обеспечением,
- управляющие команды – на языке G-Code,
- калибровка инструмента осуществляется автоматически,
- не требуется осуществлять постоянную ручную регулировку,
- возможен только один способ сохранения нулевой точки.
Основные особенности фрезерно-гравировальных станков
Литая станина придает станку высокую жесткость. Прочность конструкции рабочего стола обеспечивает долговечность оборудования на протяжении всего срока службы, а также качество резки и гравировки изделий.
Высокоточные шарико-винтовые пары и направляющие по всем осям (X, Y, Z) создают качественную работу оборудования.
Удобный интерфейс позволяет облегчить работу оператора. Высокоскоростной шпиндель значительно сокращает время обработки материала.
CAD/CAM программное обеспечение Artcam в стандартной комплектации. Также станок совместим со многим другим CAD/CAM программным обеспечением.
Язык управляющих команд - G-Code.
Автоматическая программная калибровка инструмента.
Существует единственный способ сохранения нулевой точки. При непредвиденной остановки оборудования можно беспрепятственно продолжить обработку заготовки с места остановки, не ухудшив при этом качество обработки.
Структура станка
Поверхность рабочего стола сделана из алюминия и покрыта пластиком, это обеспечивает дополнительную защиту при работе. Т-образные пазы позволяют надежно закрепить заготовку. Станина станка сделана из чугуна. Механическая часть – шаро-винтовые пары, шаговые двигатели и прочные линейные направляющие, произведенные в Тайвани.
Структура осей
Стальные направляющие служат опорой, закрепляющей инструментальный портал. Они оказывают прямое влияние на затрачиваемую станком мощность, обеспечивают точное перемещение по всем осям.
Программное обеспечение фрезерного станка с ЧПУ
В комплекте с фрезерным станком поставляется следующее программное обеспечение
- Artcam - создание и подготовка рабочей программы для фрезерного станка (G-кодов).
- NCstudio - передача созданных файлов на фрезерный станок, а так же для управления его настройками и параметрами.
Использование
Такие станки предназначены для резьбы, гравировки, раскроя заготовок. Области применения: реклама (производство алюминиевых и латунных табличек, маркировка кубков и наград, обработка пластиков и оргстекла), промышленность (моделирование приборных панелей, производство литьевых форм), полиграфия (изготовление клише из магния, латуни, низкоуглеродистой стали), ювелирное дело (изготовление форм, гравировка по стали, металлу, стеклу, осуществляемая при помощи алмазного скребка).
Обрабатываемые материалы
Фанера, МДФ, дерево, оргстекло, пластики
Базовая комплектация
 Диски с программами для управления станком NC-studio и ArtcamИнструкция по эксплуатации фрезерно-гравировального станка |
 Водяной насос для охлаждения шпинделя |
 Шланги для подключения насоса к шпинделю |
 Комплект фрез и цанг.Цанги ER11(3,175 мм и 6 мм) и гайка для цанг |
 Зажимы для крепления заготовки на рабочем столе (4 шт.) |
 Рожковые ключи для закрепления инструмента в цанге и шестигранные ключи |
 Плата NC-studio |
 Кабель электропитания |
 Интерфейсный USB кабель для подключения станка к компьютеру |
Дополнительная комплектация
 Увеличение хода по оси Zдо 150 мм + 3 000 рублей до 200 мм + 6 000 рублей до 250 мм + 9 000 рублей и т.д. |
 Увеличение мощности шпинделядо 2,2 КВт + 12 000 рублей до 3,0 КВт + 36 000 рублей до 4,5 КВт + 40 000 рублей |
 Установка DSP - переносного пульта управления+ 33 000 рублей |
 Установка пылесборника+ 23 000 рублей |
 Установка дополнительного шпинделя по мощности:На 1,5 КВт + 15 000 рублей На 2,2 КВт + 20 000 рублей На 3,0 КВт + 30 000 рублей На 4,5 КВт + 36 000 рублей |
 Установка поворотного устройства+ 30 000 рублей |
 Установка вакуумного стола+ 29 000 рублей |
 Установка автосмазочной системы+ 15 000 рублей |
