Мощность режущей части: 1,5-6КВт
Рабочее поле: X=600//Y=600//Z-100-300мм
Габариты: 1000*850*600
Обработка: 3D Гравировка
Цена станка:
380000 руб.
Материалы для обработки:
Пластикдерево
Связаться с техническим специалистом

Предложение не является публичной офертой. Окончательную стоимость узнавайте у менеджеров

Предоплата 50% при подписании договора, 50% после готовности оборудования
Гарантия до 2-х лет
Условия доставки по индивидуальной договоренности
Сроки поставки 2-3 месяца с момента первой оплаты
Краткое описание
Технические характеристики
Полное описание

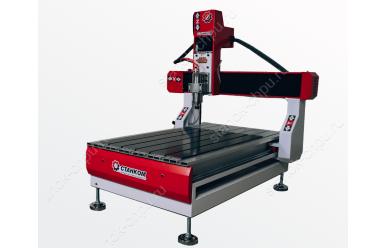

Модель DeKart 6060 – настольный станок, имеющий подвижный рабочий стол и надежно закрепленный портал. У такого станка есть полный набор технических характеристик, которые соответствуют мировым общепринятым стандартам моделей данного класса. Это оборудование применяется в самых разных областях, на нем производят полиграфическое клише, медали, значки, формы для штамповки и литья, пломбиры, номерки, небольшие таблички, мастер-модели, шильды, деревянные изделия, небольшие приборные панели.
1000*850*600
МодельDeKart 6060-настольный
Рабочее поле по осям X, YX=600//Y=600
Ход шпинделя по оси Zот 100 до 300 мм
Cтруктура(материал) станиныЧугун, сталь
Гофрозащита приводов и направляющих по осяместь
Рабочая поверхностьЧугунный стол с Т-образными пазами (под заказ вакуумный стол)
Габариты станка, мм
Точность позиционирования по осям X, Y, Z±0.01 мм на 300 мм
Точность репозиционирования по осям X, Y, Z±0.02 мм
Датчик нуляМагнитный на проводе
Датчики домаНа всех осях
Мощность шпинделя1,5 КВт (под заказ установим шпиндель мощностью 2,2 квт,  с усилением конструкции установим 3,0 квт, 4,5 квт, 3,5 квт, 4,5 квт с водяным или воздушным охлаждением)
Макс. скорость перемещенияДо 15 000 мм/мин на ШВП приводе (при установке косозубой рейки до 32 000 мм/мин)
Макс. рабочая скоростьДо 12 000 мм/мин на ШВП приводе (при установке косозубой рейки до 28 000 мм/мин)
Частотный преобразователь(инвертор) Sunfar с высоким диапазоном настроек(под заказ установим Delta(Тайвань)
Двигатели по осямШаговые CW-motor Nema(под заказ установим cервошаговые гибридные Yako(Тайвань) или серводвигатели DeLta, Yaskawa или Panasonic)
Драйвера Yako(Тайвань) (под заказ установим сервоприводы DeLta, Yaskawa или Panasonic)
Система привода для осей X-YШВП (Шарико-винтовая пара) TBI диаметр 25 шаг 10 / под заказ косозубая рейка
Система привода для оси ZШВП (Шарико-винтовая пара) TBI диаметр 16 шаг 10 / под заказ диаметр 25 шаг 10
Направляющие по осям X, Y, ZЦилиндрические/рельсовые направляющие HIWIN 20/25 мм
Частота вращения шпинделя0-24000 оборотов/мин
Разрешение по X-Y, мм0.025
Цанги ER11 (под заказ ER16 ER20, ER25)3.175 мм, 4 мм, 6 мм( под заказ до 16 мм)
Программа управления станкомNC-studio
Язык управляющих командДанное оборудование поддерживает международный промышленный стандарт G-code, который совместим с популярными CAD/CAM программами Artcam, Cascate, Proe, Artgrave, Type3, Artcut, Гемма 3D и пр.
Программа 3D графикиArtcam
ЭлектропитаниеAC 220V/50HZ
Размер упаковки (mm)1100 x 900 x 800 мм мм
Вес нетто200 кг(может быть увеличен)
Вес брутто220 кг

Основные свойства

  • литая чугунная станина обеспечивает высокую прочность и жесткость станка,
  • конструкция стола позволяет избежать различных повреждений и гарантирует долговечность оборудования, отличное качество гравировки и резки изделий,
  • управляющий блок заключен в отдельный корпус, благодаря этому размеры станка существенно уменьшены,
  • шаро-винтовые пары очень точные,
  • интерфейс легко освоить, оператор быстро в нем разберется,
  • шпиндель высокоскоростной, это значительно сократит время, за которое обрабатывается материал,
  • особенности конструкции таких станков защищают агрегаты и узлы от пыли и стружки,
  • предусмотрено водяное охлаждение шпинделя,
  • новейшее программное обеспечение (Artcam), стандартная комплектация,
  • управляющие команды – на языке G-Code,
  • программная калибровка инструментов осуществляется автоматически,
  • способ сохранить нулевую точку только один,
  • при непредвиденной остановке работы можно возобновить процесс с той точки, на которой он был завершен.

Основные особенности фрезерно-гравировальных станков

  1. Литая станина придает станку высокую жесткость. Прочность конструкции рабочего стола обеспечивает долговечность оборудования на протяжении всего срока службы, а также качество резки и гравировки изделий.
  2. Высокоточные шарико-винтовые пары и направляющие по всем осям (X, Y, Z) создают качественную работу оборудования.
  3. Удобный интерфейс позволяет облегчить работу оператора.
  4. Высокоскоростной шпиндель значительно сокращает время обработки материала.
  5. CAD/CAM программное обеспечение Artcam в стандартной комплектации. Также станок совместим со многим другим CAD/CAM программным обеспечением.
  6. Язык управляющих команд - G-Code.
  7. Автоматическая программная калибровка инструмента.
  8. Существует единственный способ сохранения нулевой точки. При непредвиденной остановки оборудования можно беспрепятственно продолжить обработку заготовки с места остановки, не ухудшив при этом качество обработки.

Структура станка

Прочный рабочий стол, сделанный из алюминиевого профиля, для дополнительной защиты покрыт пластиком. Это предохраняет фрезу от повреждений. Специальные Т-образные пазы позволяют надежно закрепить нужную заготовку. Механическая часть таких станков – линейные стальные направляющие, шаро-винтовые пары и шаговые двигатели.

Структуру осей

Две прочные направляющие служат опорами, закрепляющими инструментальный портал.

Программное обеспечение фрезерного станка с ЧПУ

В комплекте с фрезерным станком поставляется следующее программное обеспечение:

  • Artcam - создание и подготовка рабочей программы для фрезерного станка (G-кодов).
  • NCstudio - передача созданных файлов на фрезерный станок, а так же для управления его настройками и параметрами.

Использование

Эти станки применяются для обработки заготовок методом гравировки и резки. На них возможно осуществление даже самых деликатных работ.

Обрабатываемые материалы

Фанера, МДФ, дерево, оргстекло, пластики

Базовая комплектация

Диски с программами для управления станком NC-studio и Artcam
Инструкция по эксплуатации фрезерно-гравировального станка
Водяной насос для охлаждения шпинделя Шланги для подключения насоса к шпинделю
Комплект фрез и цанг.
Цанги ER11(3,175 мм и 6 мм) и гайка для цанг
Зажимы для крепления заготовки на рабочем столе (4 шт.) Рожковые ключи для закрепления инструмента в цанге и шестигранные ключи
Плата NC-studio Кабель электропитания Интерфейсный USB кабель для подключения станка к компьютеру

Дополнительная комплектация

Увеличение хода по оси Z
до 150 мм + 3 000 рублей
до 200 мм + 6 000 рублей
до 250 мм + 9 000 рублей
и т.д.
Увеличение мощности шпинделя
до 2,2 КВт + 12 000 рублей
до 3,0 КВт + 36 000 рублей
до 4,5 КВт + 40 000 рублей
Установка DSP - переносного пульта управления
+ 33 000 рублей
Установка пылесборника
+ 23 000 рублей
Установка дополнительного шпинделя по мощности:
На 1,5 КВт + 15 000 рублей
На 2,2 КВт + 20 000 рублей
На 3,0 КВт + 30 000 рублей
На 4,5 КВт + 36 000 рублей
Установка поворотного устройства
+ 30 000 рублей
Установка вакуумного стола
+ 29 000 рублей
Установка автосмазочной системы
+ 15 000 рублей
